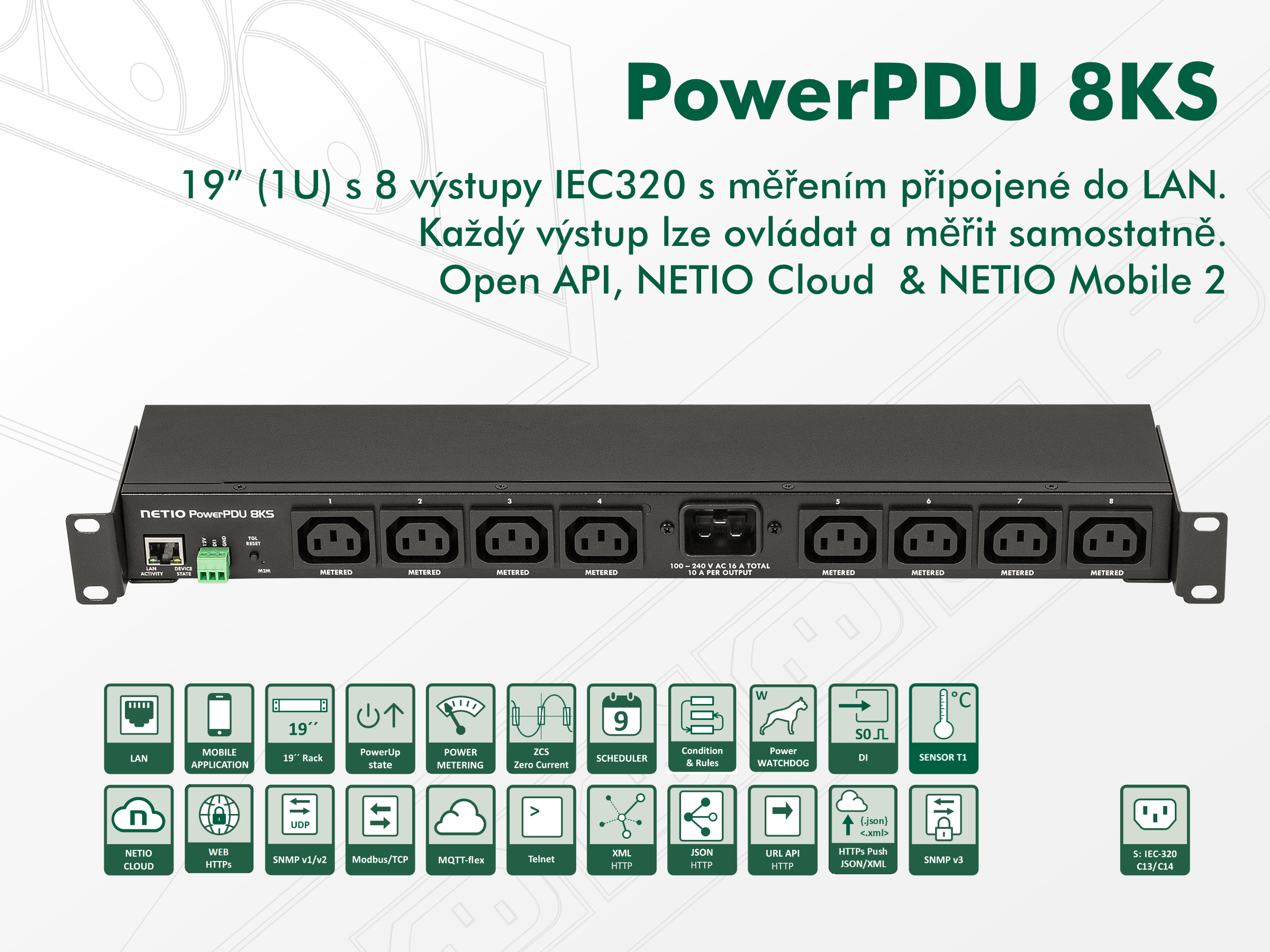

NETIO PowerPDU 8KS je PDU (Power Distribution Unit) s 8 měřenými výstupy (8x IEC-320 C13) připojená k síti LAN. Každý výstup lze zapínat/vypínat a měřit individuálně přes LAN nebo z online služby NETIO Cloud. PowerPDU 8KS lze osadit do 19" skříně vertikálně nebo horizontálně (1U). Zelená svorka DI (Digital Input) lze připojuje externího mechanický spínač (ovládání výstupů tlačítkem) nebo externího teplotního sensoru. S teplotním čidlem NETIO T1 lze definový výstup spínat na základě teploty (funkce termostat).

NETIO PowerPDU 8KS lze konfigurovat pomocí webového prohlížeče (umožňuje ovládání výstupů, připojení k NETIO Cloud, nastavení komunikace Open API atd.).

Každý výstup je samostatně měřitelný a lze jej samostatně vypínat a zapínat.

Připravené AV drivery usnadňují připojení jednotky NETIO PDU k profesionálním audio/video systémům, jako jsou BrightSign, Crestron, Control4, Domotz, Utelgy, Elgato Stream Deck, Kramer, RTI, SAVANT, SKAARHOJ a další.
Díky otevřenému rozhraní API je integrace se systémy třetích stran pomocí různých protokolů (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...) snadná.

Díky službě NETIO Cloud lze výstupy ovládat odkudkoli. Služba NETIO Cloud, poskytovaná za poplatek, využívá zabezpečení TLS a servery v Evropě.

Aplikace NETIO Mobile 2 ovládá každý výstup samostatně přes LAN (místní síť).

Pro každý výstup lze nakonfigurovat PowerUp Sequence (sekvence zapnutí) nebo PowerUp Delay (zpoždění zapnutí).

K zelenému vstupu DI (Digital Input) lze připojit mechanické tlačítko (bezpotenciálový kontakt) nebo externí teplotní čidlo. Stisknutím tlačítka nebo hodnoty teploty lze pomocí podmínek C&R (Condition & Rules) přepínat definované výstupy.



Typické použití

  1. Jednotku PowerPDU 8KS lze díky měření energie na každém výstupu použít k vyrovnávání výkonu.
  2. Několik jednotek PowerPDU 8KS se obvykle používá v datových centrech IT pro distribuci elektrické energie v 19" stojanu (rozvaděči). K dispozici je vertikální nebo horizontální montáž.
  3. Při použití externího teplotního čidla T1 lze využít funkci termostatu, která v případě příliš vysoké teploty aktivuje dodatečné chlazení.
  4. Upozornění na vysokou teplotu e-mailem prostřednictvím NETIO Cloud lze realizovat v případě vysoké teploty pomocí externího teplotního čidla T1.
  5. Úspora energie v zasedacích místnostech (plánovač zapíná/vypíná zařízení v předem definovaný čas).
  6. Řízení napájení (televizorů, audiosystémů, osvětlení) z různých AV systémů v obchodech, chytrých domech, muzeích, aplikacích digital signage.

>> NETIO Příklady použití



AV Drivery

Produkty NETIO lze používat společně se spoustou softwaru / hardwaru třetích stran nebo cloudových služeb:

  • BrightSign media player (BrightAuthor]
  • Crestron (SIMPL blocks)
  • Control4
  • Domotz
  • ELAN
  • Elgato Sream Deck
  • Flic buttons
  • HW group (Perseus platform)
  • Kramer (K-Config)
  • LOXONE
  • PIXILAB Blocks
  • UTELOGY
  • RTI
  • SAVANT
  • SKAARHOJ

>> Více o Integračních partnerech (3rd party)



Zeptejte se na cenu nebo technické parametry

Dokumenty ke stažení


yt_icon_white

Video Flyer

pdf_ikona_white
Flyer PDF

pdf_ikona_white
Manual PDF (CE)



Remote restarting (Vzdálené restartování)

Zapněte / vypněte nebo restartujte (short off) každý výstup pomocí těchto metod:

  • webového rozhraní zařízení
  • Z  webové služby NETIO Cloud
  • NETIO Mobile 2 (mobilní aplikace) přes LAN nebo NETIO Cloud (webová služba)
  • Externím mechanickým spínačem (suchým kontaktem) připojeným ke vstupu DI.
  • Pomocí zabudované funkce Scheduler (týdenní plánovač) můžete definovat několik intervalů zapnutí/vypnutí pro každý výstup.
  • S vestavěnou funkcí PING WatchDog můžete restartovat jakékoli LAN zařízení, když nereaguje na PINGy z NETIO PDU (zamrznutí zařízení).
  • Se zabudovanou funkcí WatchDog - Analýza spotřeby energie můžete restartovat jakékoli zařízení napájené z měřeného výstupu NETIO PDU. Zařízení je zamrzlé / spící / IDLE režim je detekován opakovaným poklesem spotřeby energie.
  • Pomocí AV driverů můžete ovládat výstupy z mnoha audio a video softwarů (Crestron, Control4, Kramer, BrightSign, …)
  • Existuje spousta Open API (protokolů) pro řízení výstupů / spotřeby měřiče energie.
  • Například: JSON nebo XML přes HTTP, SNMP v1 nebo v3, Modbus/TCP, MQTT, URL-API a další.
  • Pomocí spustitelného PyNetio swtich / Přepněte jakýkoli výstup NETIO z plochy Windows.



Elektrické měření

Power measurement of A, W, Wh, V, HZ, ...

NETIO PowerPDU 8KS měří elektrické veličiny na všech 4 výstupech:

Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v Open API protokolech. NETIO PowerPDU 8KS měří s přesností lepší než 1%.

  • 8x Proud [A]
  • 8x Výkon [W]
  • 8x Energie [Wh] – počítadlo nastavitelné uživatelem
  • 8x Energie ven [Wh]
  • 8x Energie dovnitř [Wh]
  • 8x TPF (True Power Factor)
  • 8x Reverse Energy [Wh]
  • 8x Fáze  [-180...180°]

  • Napětí [V]
  • Frekvence napájecí sítě  [Hz]

>> Více o Elektrickém měřen



Web_HTTPs

Web_HTTPs

HTTPs

NETIO PDU mají od roku 2024 implementováno zabezpečení HTTPs.
HTTPs je podporováno jak pro webové rozhraní, tak pro protokoly Open API (JSON, XML). Lze použít uživatelský certifikát.



NETIO Cloud

Produkt lze připojit ke službě NETIO Cloud.

NETIO Cloud je ideálním řešením pro vzdálené ovládání a restartování. Je přístupný přes jakýkoli webový prohlížeč: https://cloud.netio-products.com/. K NETIO Cloud lze připojit všechna zařízení vyráběná společností NETIO products.

  • Vzdálené ovládání výstupu PDU (z mobilní aplikace NETIO nebo z webové stránky služby NETIO Cloud).
  • Funkce sdílení zařízení více uživateli v rámci jednoho firemního účtu.
  • Možnost definování uživatelských práv (rolí) pro řízení přístupu.
  • Funkce PDU Connection Alert zasílá e-mailová upozornění na odpojení PDU (výpadek připojení nebo napájení).
  • Struktura skupin a podskupin jednotek PDU (struktura složek)
  • Aplikace NETIO Mobile 2 (Apple / Android) se správou uživatelských práv
  • Open API (MQTT) k firemnímu účtu NETIO Cloud
  • Možnost stažení historických dat z měření výkonu
  • Vzdálená aktualizace firmwaru
  • Dvoufaktorové ověřování
  • NETIO Cloud lze používat souběžně s většinou dalších protokolů Open API.
  • Komunikace PDU s cloudovou službou je zabezpečená (port 8883 - MQTTs - TLS).
  • Služba NETIO Cloud je SaaS (online služba). Pro projekty je k dispozici on-premise verze cloudové služby.

>> Více o NETIO Cloudu





Mobile app controlled power socketsMobilní aplikace

Zařízení lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (Android & iOS).
  • LAN: NETIO Mobile 2 může ovládat všechny zásuvky přes lokální síť LAN (WiFi)
  • Cloud: NETIO Mobile 2 lze propojit s uživatelským účtem na NETIO Cloud






  •
  •
  •
  •
  •

S mobilní aplikací NETIO Mobile 2 můžete



  • Ovládat jednotlivé výstupy (zásuvky) - zapnout, vypnout, reset
  • Zobrazit data měření elektrických veličin (A, W, Wh), pokud model podporuje měření

  • Aktivovat / deaktivovat funkci týdenní Scheduler u každého výstupu (zásuvky)
  • Řadit výstupy v rámci skupiny (např. podle lokace, funkce, ...)
  • Seskupovat výstupy do skupin - defaultní skupina podle zařízení může být změněna per výstup

  • Kontrolovat skupiny - Zapínat a vypínat celou skupinu zásuvek
  • Kontrolovat skupiny - aktivovat a deaktivovat funkci týdenní Scheduler pro každý výstup v celé skupině
  • Změnit jména výstupu / zařízení (viditelné v aplikaci)
  • Přidat více NETIO zařízení
  • LAN discover: vyhledat na Vaší LAN/WiFi síti zařízení NETIO

>> NETIO Mobile 2



DI (Digital Input)

DI (Digital Input) je zelená svorkovnice pro připojení externího mechanického spínače (bezpotenciálového kontaktu). Zapnutí/vypnutí bude indikováno na webovém rozhraní zařízení.

Každý jednotlivý DI (Digital Input) je realizován jako 3pinová svorkovnice. K dispozici je 12V pro napájení externích zařízení, jako jsou detektory kouře nebo pohybu.

Na DI je také 4bytový čítač impulzů (kompatibilní s impulzy S0). Čítač 4 bytů lze použít pro odečet spotřeby z externího měřiče. Můžete k němu připojit jakýkoli měřič s pulzním výstupem (vodoměr, plynoměr, 3fázový elektroměr, ...).

>> Více o DI (Digital Input)





Temperature_sensor

Externí sensory

Ke každému DI ("Digital Input") lze připojit jeden externí senzor. Podporovány jsou pouze originální senzory NETIO.
- Externí teplotní čidlo NETIO T1 (sonda IP67, 3m kabel, -20 ℃ až +80 ℃)

Přepínání výstupu na základě stavu DI (hodnota čidla).
Pomocí CR (Condition & Rules) lze v PDU spustit lokální podmínku pro ovládání jednoho nebo více výstupů na základě aktuálního stavu DI nebo naměřené hodnoty čidla. Podívejte se na Condition & Rules ve slovníku pojmů.



AV driversAV drivers icon

Nabízíme vám velkou škálu driverů (integrovaná podpora zařízení) pro tyto AV platformy:

  • BrightSign
  • Control 4
  • Crestron
  • Domotz
  • ELAN
  • HSYCO
  • Kramer
  • Loxone
  • Neets / biamp
  • PIXILAB Blocks
  • RTI
  • SAVANT
  • SKAARHOJ

Tyto integrace / drivery mohou být zdarma či placené.
Drivery, které nejsou testované NETIO products, ale jsou veřejně dostupné, můžete najít sepsané na wiki.netio-products.com

>> Více o našich Integračních partnerech (3rd party)





Open API: Otevřené rozhraníOpen API icon

PowerPDU 8KS umožňuje připojení jednomu z různých M2M protokolů:

Dokumentaci k protokolům naleznete zde >>>Stáhnout aplikaci.

Nezávisle na použitém Open API rozhraní lze zřízení NETIO vždy ovládat z webového rozhraní zařízení a ze služby NETIO Cloud. Zákazník může využít zároveň jeden protokol z Open API a NETIO Cloud.

The ANxx Application Notes provide useful deployment guidance.



Užitečné odkazy:





Condition & RulesIcon_Condition-Rules

NETIO Conditions (PAB & WatchDog) & Rules jsou už naprogramované předem v zařízeních NETIO. Jedná se o skvělý nástroj při speciálnímu využití a aplikaci zařízení.

Zákazník si může tyto funkce aktivovat v konfiguraci založené na skriptech. Použitím Condition & Rules je možné definovat reakci výstupů na spínání tlačítka (DI vstup) nebo reakci na odezvu (bez odezvy) určeného výstupu při použití funkce WatchDog PING nebo WatchDog POWER (Analýza spotřeby). NETIO Condition & Rules jsou podporovány všemi zařízeními NETIO vyrobenými po roce 2020 s výjimkou PowerPDU 4C (podporuje LUA skripty).

Detailní popis můžete najít na wiki.netio-products.com, podívejte se na část "NETIO Conditions & Rules: Local device scripting".





The switching of outlets can be time-controlled by the Scheduler with a graphical interfaceScheduler (časové spínání jednotlivých zásuvek)

 Pomocí Funkce Scheduler (časovač) s grafickým rozhraním lze každou zásuvku jednotlivě spínat v určený čas a v daných dnech týdne. Jednoduše můžete nastavit zapnutí/vypnutí v určitý čas.

  • Každý výstup může mít svůj vlastní kalendář (schedule), podle kterého spíná výstup
  • I když je aktivována funkce kalendář, výstup lze ovládat z NETIO Cloud, webu a Open API.

  • Funkci Scheduler lze vypínat a vypínat (nelze upravovat) jednotlivě u každé zásuvky na mobilní aplikaci NETIO Mobile 2
  • Kalendář nevyžaduje připojení do internetu. Vyžaduje ale zdroj času – buď z internetu (NTP), nebo třeba lokální ADSL / WiFi router

  • K speciálním účelům může být Scheduler kombinován s PAB (Power Analyze Blocks)
    • Čas zapnutí a vypnutí zásuvek závisí na čase východu a západu slunce na základě umístění produktu
    • Bez ohledu na situaci, definovaná zásuvka může být vypnuta v definovaný čas (např. v půlnoci)
    • Pro více informací se obraťte na nás...

 >> Více informací o Scheduleru



User can define output state after power restoring - PowerUp statePower-Up State

Nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku) je důležité pro některé aplikace. Pro některé stroje je potřeba se vyhnout zbytečnému krátkému zapnutí. Proto je tímto parametrem možné definovat chování výstupní elektrické zásuvky v čase, než začne fungovat standardní komunikace s nadřízeným systémem.
  • On (zapnuto)
  • Off (vypnuto)
  • LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení

Sekvence zpožděného zapínání výstupů (PowerUp delay)

Jako ochrana proti přetížení (a výpadku) elektrického jističe lze použít zpožděné zapnutí některých elektrických spotřebičů po výpadku napájení. PowerPDU 8KS na to lze nastavit díky parametru „Power-Up state“ = ON / LAST a parametr „Output PowerUp interval“ = čas zpožděného zapnutí pro tento konkrétní výstup po zapnutí napájení.

>> Slovník: PowerUp state



WatchDog Ping + Power

PowerPDU 8KS je vybaven jak funkcí WatchDog Ping (IP WatchDog), tak i funkcí WatchDog Power (WatchDog - Analýza spotřeby (PAB)).

  • IP WatchDog v PowerPDU 8KS hlídá odpovědi na PING (icmp). Napájení dohledovaného zařízení (router, IP kamera, …) lze snadno restartovat autonomně bez zásahu člověka. Funkci lze nastavit přes web rozhraní zařízení. Funkci IP WatchDog je možné použít na všech 8 zásuvkách.

  • WatchDog - Analýza spotřeby je autonomní systém založený na principu "Podmínek a akcí" ("Condition" & "Action" / PAB - Power Analysis Block & Rules), který průběžně monitoruje proud (energii) monitorovaného zařízení napájeného z některého měřeného výstupu zařízení NETIO PDU. Když spotřeba energie klesne na definovanou dobu, PAB blok (část podmínky) spustí definované pravidlo (akci). Funkci WatchDog - Analýza spotřeby podporuje pouze Zásuvka 1.

>> Slovník: WatchDog Ping (IP WatchDog)

>> Slovník: WatchDog Power (WatchDog - Analýza spotřeby (PAB))





Průmyslová kvalita produktu

 NETIO PDU jsou výjimečné kvalitou provedení. Každý kus je vybaven sadou podpůrných funkcí, které zajišťují spolehlivost a dlouhou životnost produktu v reálné instalaci.
  • Otevřená M2M API
  • Široký rozsah provozních teplot
  • PowerUp state – definovaná úroveň po zapnutí
  • PowerUp delay – zpožděné sepnutí výstupu
  • Vstupní proud až 16A (výstupní max 10A / výstup)
  • Nízká vlastní spotřeba zařízení
  • Možnost upgrade FW přes web a jejich zpětná kompatibilita
  • Velmi přesné měření elektrických veličin, každý kus kalibrován ve výrobě
  • IOC – Nezávislé ovládání výstupu
  • ZVS – Spínání relé v napěťové nule





An important feature of NETIO PowerPDU 4C is ZCS (Zero Current Switching).

ZCS (Zero Current Switching)

Zásadní vlastností NETIO PowerPDU 8KS je funkce ZCS  (Zero Current Switching). Podpora funkce ZCS ovlivňuje čas spínání mechanického relé. Kontakt relé spíná a rozpíná výstup právě v okamžiku průchodu proudovou nulou.

  • Podpora ZCS dlouhodobě snižuje množství reklamací produktu kvůli poškození vnitřního relé.
  • Díky časování sepnutí relé při průchodu proudovou nulou se zásadně omezí negativní vliv zapínacího proudu (Inrush current).
  • Podpora funkcí ZCS a PowerUp delay snižuje možnost vypadnutí elektrických jističů po obnovení dodávky proudu.
  • ZCS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).

>> Slovník: Více o ZCS





Obecné vlastnosti

  Spínané
výstupy
Měřené
výstupy
LAN Web NETIO Cloud Lua scripts WatchDog Scheduler Mobile App Open API 19“ 1U
montage
Switching
PowerPDU 4C 4xC13 4 2 Yes Yes Yes Ping Yes iOS Android 15 protocols RM1 RM2
required
ZCS
PowerPDU 4PS 4xC13 - 1 Yes Yes - Ping Yes iOS Android 10 protocols RM1 RM2
​required
ZVS
PowerPDU 4KS 4xC13 - 1 Yes Yes - Ping + Power Yes iOS Android 10 protocols RM1 RM2
​required
ZCS
PowerPDU 8QS 8xC13 2 1 Yes Yes - Ping + Power Yes iOS Android 10 protocols Yes ZVS
PowerPDU 8KS 8xC13 8 1 Yes Yes - Ping + Power Yes iOS Android 10 protocols Yes ZCS



Specifikace



  • Podpora Lua: Ne
  • Funkce Scheduler: Ano
  • Funkce IP WatchDog: Ano
  • Funkce Power WatchDog: Ano

  • Odesílání emailů: Ne
  • Log událostí: Ano (web)


NETIO_PowerPDU_8KS_front_focus_on_DI

  • Rozhraní: 1x DI (Digital Input) pro externí mechanický spínač
    • Napájení DI: 12V napájení (max. 50mA)
    • Čítač impulzů: Čítač impulzů S0 (4 bajty)
    • Externí sensor: Teplotní čidlo NETIO T1 lze připojit k DI

  • Security
    • HTTPs: Ano
    • Uživatelské certifikáty HTTPs: Ano
    • 802.1x Authentication (Radius): Již brzy



  • SPD - Přepěťová ochrana: Ano, typ 3
  • Spínací prvek: relay SPST-NO, ZCS
  • ZCS (Spínání výstupu při průchodu proudovou nulou): Ano
  • IOC (Stav výstupu nezávislý na updatu FW): Ano
  • PowerUp state (stav výstupu po startu): On / Off / LAST state



  • Mechanické parametry: Kovové provedení, 220 x 40 x 120 mm (š x v x h)
  • Mechanická montáž: vodorovná (1x / 2x) / svislá montáž do 19“ rozváděče
  • Stupeň krytí: IP30
  • Akustický výstup: Ne
  • Teplotní rozsah: -20°C až +65°C
  • Návrh a výroba: Evropská Unie (Česká republika, Praha)

Stáhnout

Fotogalerie a Video

Přehled produktů

  Připojení Spínané
výstupy
Měřené
výstupy
Chytré
spínání
Vstupy NFC Webové
rozhraní
NETIO
Cloud

Lokání
skriptování

WatchDog
function
Scheduler
function
Mobilní aplikace HTTPs Open APIs
2xLAN 4xC13 4 ZCS - Ano Ano Lua scripty Ping Ano iOS
Android
Ano Ano

15 protokolů

LAN 4xC13 - ZVS - - Ano Ano Condition
& Rules
Ping Ano Android - 10 protokolů
LAN 4xC13 4 ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8QS LAN 8xC13 1+1 ZVS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8KS LAN 8xC13 8x ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerDIN 4PZ LAN
WiFi
2+2 2 ZCS / - 2xDI
(S0)
Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 3Px LAN 3x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerBOX 4Kx LAN 4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 4Kx WiFi LAN
WiFi
4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable REST WiFi 1x 1 ZCS - Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable 2PZ LAN
WiFi
2x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerCable 2KZ LAN
WiFi
2x 2 ZCS 2xDI
(S0)
- Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů






NETIO smart power sockets

Ethernet:
10/100Mbit
Lan ports:
0
LAN ethernet switch:
Yes
WiFi:
Yes
WiFi AP mode:
Yes
Blue Tooth 4.0 LE:
Yes
Serial port (RS-232):
No
DHCP:
Yes
SNTP:
Yes
SMTP (TLS):
Yes
SSL:
Yes
IPv6:
Yes
VLAN:
Yes
Syslog:
Yes
SMS Alerts:
Yes
Email alerts:
Yes
Mobile App:
No
Scheduler (Chytrý kalendář):
Yes
IP Watchdog Hearbeat):
No
Warranty 2:
6 Months
Protection 2:
IP30
Rack montage:
None
Product dimensions:
340 x 58 x 90 mm
Product weight:
1,18 Kg
Shipping package:
420 x 65 x 130 / 1350 g
HTTP:
Yes
HTTPs:
Yes
SNMP v1:
Yes
SNMP v3:
Yes
User certificates:
Yes
XML:
Yes
Modbus/TCP:
Yes
Telnet/Kshell:
Yes
CGI:
Yes
MS Azure (MQTT):
Yes
SIP VoIP:
Yes
Power Output:
4x DE (Type F - Schuko)
Power Input:
230V AC
Power Output sockets:
1
Power Input:
Europlug - cable 1m
Power In max current:
10A
Max one socket current:
8A
Power fuse:
External, mechanical
Current meter:
No
Metered values:
None
Energy meter:
No
LUA:
Yes
XML interface accessible in LUA:
Yes
SNMP interface accessible in LUA:
Yes
Web buttons accessible in LUA:
Yes
CGI interface accessible in LUA:
Yes
PING interface accessible in LUA:
Yes
RS-232 accessible in LUA:
No
Online demo IP address:
http://powerpdu-8ks.netio-products.com/
Show download for mobile:
1

Zeptejte se na cenu nebo technické parametry

Pro otestování zařízení použijte jméno/heslo demo/demo
