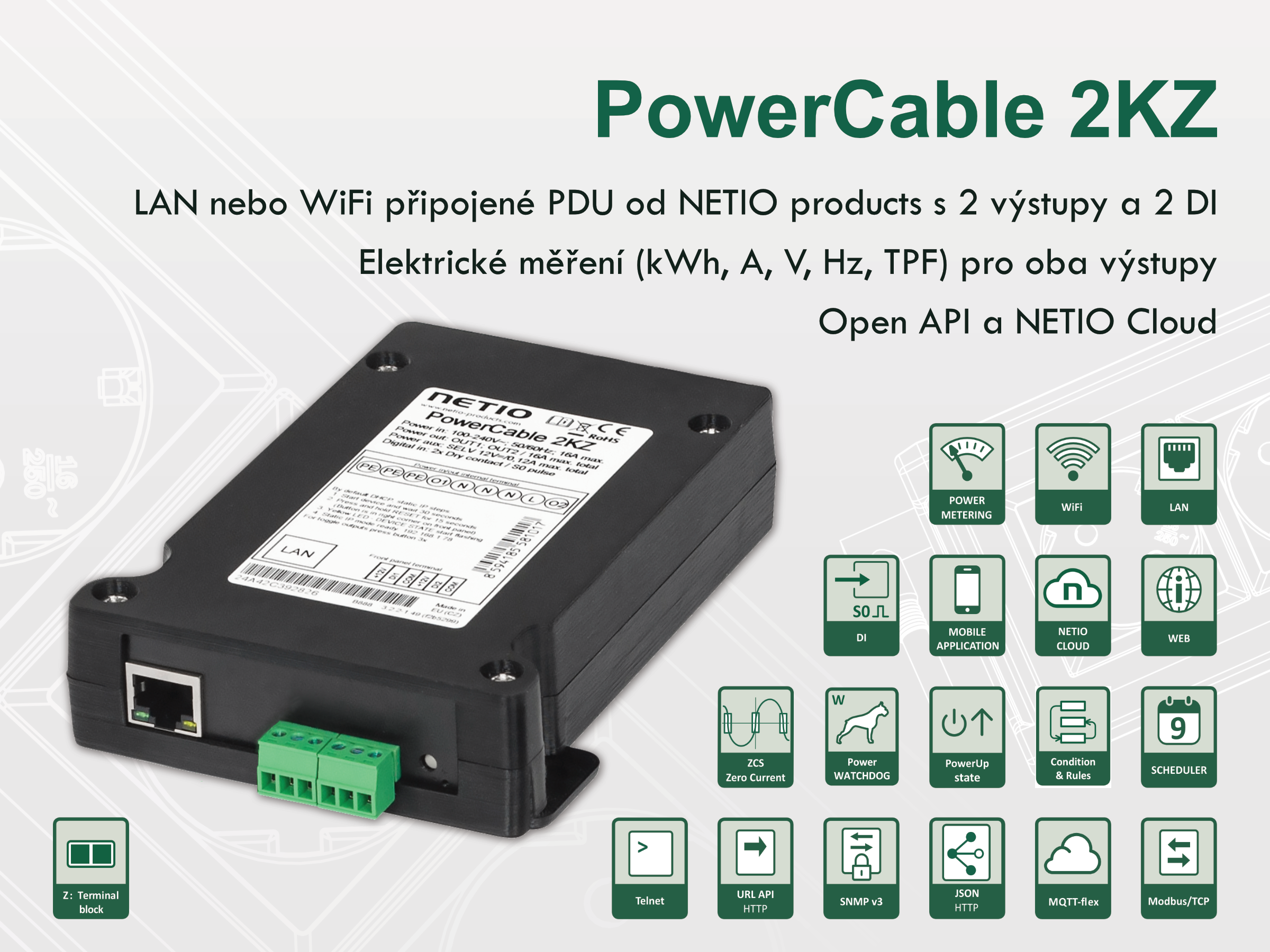

PowerCable 2KZ je ploché PDU s dvěma výstupy pro vzdálené měření spotřeby a restartování napájení. Zařízení je připojeno přes LAN/WiFi a 2 výstupy (110/230V max 16A) jsou rozšířeny o 2x DI (Digitální vstup).
NETIO PowerCable 2KZ nazýváme „ploché PDU“, protože jej lze instalovat za TV, pod dvojitý strop nebo do podobně omezených prostor. Ploché PDU je dodáváno bez napájecích kabelů, uživatel musí instalovat 2 nebo 3 napájecí kabely ke svorkovnici uvnitř plastového pouzdra pomocí šroubováku sám.
Připojit NETIO PowerCable 2KZ lze přes LAN pomocí RJ45 (Ethernet) nebo přes WiFi.
Oba výstupy PDU měří spotřebu energie (A, kWh, TPF, W, V, Hz) a zapínání/vypínání obou výkonových výstupů jednotlivě (ZCS). Každý výstup lze přepínat ručně přes web, službu NETIO Cloud nebo pomocí mobilní aplikace NETIO Mobile 2 (lokálně nebo přes NETIO Cloud).
Oba DI (digitální vstupy) se 4bajtovými čítači pulsů lze použít pro připojení pohybových sensorů (suchý kontakt) nebo výstupů S0 elektroměrů, vodoměrů nebo podobných měřičů.
PowerCable 2KZ podporuje místní funkce Ping & Power WatchDog a Scheduler.
Open API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ..).
Se službou NETIO Cloud lze ovládat výstupy odkudkoli. Služba NETIO Cloud, poskytovaná za poplatek, využívá zabezpečení SSL/TLS a serverů v Evropě.
AV drivery usnadňují připojení zásuvek NETIO k profesionálním audio/video řídicím systémům, jako jsou Crestron, Control4, Karmer atd.
Typické využití
- PowerCable 2KZ LAN/WiFi PDU se obvykle používá pro měření a distribuci elektřiny.
- Dálkové monitorování spotřeby energie v jedné nebo dvou větvích okruhu.
- Připojení pulzního výstupu 3-fázového elektroměru na In1 nebo In2 za účelem měření spotřeby elektřiny nad 16A.
- Každý výstup lze zapnout/vypnout nebo zapnout a vypnout (např. pro restart všech spotřebičů připojených ke stejné větvi okruhu) z webového rozhraní nebo služby NETIO Cloud.
- Ovládání nabíjení elektrokol, lodí a dalších spotřebičů do 3,6 kW (230V/16A).
- Ovládání výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
- Integrace s různými programy a aplikacemi třetích stran.
- Ovládání zařízení z aplikace NETIO Mobile 2, pokud je aplikace připojena ke stejné síti.
- Služba NETIO Cloud poskytovaná za poplatek umožňuje centrální ovládání výstupů více zařízení na různých místech.
Zeptejte se na cenu nebo technické parametry
Dokumenty ke stažení
|
|
 |
|
Remote restarting (Vzdálené restartování)
Zapněte / vypněte nebo restartujte (short off) každý výstup pomocí těchto metod:
- Z webového rozhraní zařízení
- Z webové služby NETIO Cloud
- Z NETIO Mobile 2 (mobilní aplikace) přes LAN nebo NETIO Cloud (webová služba)
- Externím mechanickým spínačem (suchým kontaktem) připojeným ke vstupu DI.
- Pomocí zabudované funkce Scheduler (týdenní plánovač) můžete definovat několik intervalů zapnutí/vypnutí pro každý výstup.
- S vestavěnou funkcí PING WatchDog můžete restartovat jakékoli LAN zařízení, když nereaguje na PINGy z NETIO PDU (zamrznutí zařízení).
- Se zabudovanou funkcí WatchDog - Analýza spotřeby energie můžete restartovat jakékoli zařízení napájené z měřeného výstupu NETIO PDU. Zařízení je zamrzlé / spící / IDLE režim je detekován opakovaným poklesem spotřeby energie.
- Pomocí AV driverů můžete ovládat výstupy z mnoha audio a video softwarů (Crestron, Control4, Kramer, BrightSign, …)
- Existuje spousta Open API (protokolů) pro řízení výstupů / spotřeby měřiče energie.
- Například: JSON nebo XML přes HTTP, SNMP v1 nebo v3, Modbus/TCP, MQTT, URL-API a další.
- Pomocí spustitelného PyNetio swtich / Přepněte jakýkoli výstup NETIO z plochy Windows.
LAN / Wi-Fi
Produkt podporuje pouze jeden způsob připojení do sítě. Pokud je nalezen funkční RJ45 (Ethernet) kabel, přepne se na LAN verzi. Pokud na kabelu nefunguje linková vrstva nebo není připojen RJ45 kabel, aktivuje se WiFi.
WiFi využívá vestavěnou anténu, v kovovém rozvaděči bude mít velmi omezený dosah.
WiFi síť lze konfigurovat pomocí AP módu.
- Pro standardní WiFi instalaci bez NFC lze použít vestavěné WiFi AP, integrovaný webový průvodce Vás provede nastavením včetně vybrání WiFi sítě ze seznamu. Tlačítko pro přepnutí režimu najdete pod vrchním panelem.
HTTPs
NETIO PDU mají od roku 2024 implementováno zabezpečení HTTPs.
HTTPs je podporováno jak pro webové rozhraní, tak pro protokoly Open API (JSON, XML). Lze použít uživatelský certifikát.
NETIO Cloud
Produkt lze připojit ke službě NETIO Cloud.
NETIO Cloud je ideálním řešením pro vzdálené ovládání a restartování. Je přístupný přes jakýkoli webový prohlížeč: https://cloud.netio-products.com/. K NETIO Cloud lze připojit všechna zařízení vyráběná společností NETIO products.
- Vzdálené ovládání výstupu PDU (z mobilní aplikace NETIO nebo z webové stránky služby NETIO Cloud).
- Funkce sdílení zařízení více uživateli v rámci jednoho firemního účtu.
- Možnost definování uživatelských práv (rolí) pro řízení přístupu.
- Funkce PDU Connection Alert zasílá e-mailová upozornění na odpojení PDU (výpadek připojení nebo napájení).
- Struktura skupin a podskupin jednotek PDU (struktura složek)
- Aplikace NETIO Mobile 2 (Apple / Android) se správou uživatelských práv
- Open API (MQTT) k firemnímu účtu NETIO Cloud
- Možnost stažení historických dat z měření výkonu
- Vzdálená aktualizace firmwaru
- Dvoufaktorové ověřování
- NETIO Cloud lze používat souběžně s většinou dalších protokolů Open API.
- Komunikace PDU s cloudovou službou je zabezpečená (port 8883 - MQTTs - TLS).
- Služba NETIO Cloud je SaaS (online služba). Pro projekty je k dispozici on-premise verze cloudové služby.
Mobilní aplikace
- Ovládat jednotlivé výstupy (zásuvky) - zapnout, vypnout, reset
- Zobrazit data měření elektrických veličin (A, W, Wh), pokud model podporuje měření
-
Aktivovat / deaktivovat funkci týdenní Scheduler u každého výstupu (zásuvky)
- Řadit výstupy v rámci skupiny (např. podle lokace, funkce, ...)
- Seskupovat výstupy do skupin - defaultní skupina podle zařízení může být změněna per výstup
- Kontrolovat skupiny - Zapínat a vypínat celou skupinu zásuvek
- Kontrolovat skupiny - aktivovat a deaktivovat funkci týdenní Scheduler pro každý výstup v celé skupině
- Změnit jména výstupu / zařízení (viditelné v aplikaci)
- Přidat více NETIO zařízení
- LAN discover: vyhledat na Vaší LAN/WiFi síti zařízení NETIO
>> NETIO Mobile 2
Měření energie
NETIO PowerCable 2KZ měří elektrické parametry na výstupech 1 a 2 samostatně. Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v M2M protokolech. PowerCable 2KZ měří s přesností lepší než 1% v celém teplotním rozsahu.
- 2x Proud [A]
- 2x Výkon [W]
- 2x Energie [Wh] – uživatelský resetovatelný čítač
- 2x Energie Out [Wh] – MID čítač energie odebírané z el. sítě
- 2x Energie In [Wh] – MID čítač energie dodané do el. sítě.
- 2x TPF (True Power Factor)
- 2x Reverse Energy [Wh]
- 2x Fázový posun [-180...180°]
- Napětí [V]
- Frekvence napájecí sítě [Hz]
Použití vzdáleně ovládaného elektroměru
- Dohled spotřeby elektřiny strojů v průmyslu
- Řízení pomalého nabíjení elektromobilů
- Zapínání a vypínání elektrických výstupů z Mobilní aplikace
- Měření spotřeby a ovládání jednotlivých výstupů vzdáleně z NETIO Cloud
DI (Digitální vstup)
Digitální vstup (DI) lze použít k ovládání kteréhokoli výstupu nebo k počítání S0 pulsů. DI můžete připojit k pohybovým sensorům (suchý kontakt) nebo výstupům S0 elektroměrů, vodoměrů nebo podobných měřičů, díky čemuž čte spotřebu energie připojeného zařízení.
Stav DI a hodnoty S0 počítadla jsou zobrazeny na webovém rozhraní zařízení a jsou přístupné i přes Open API.
- Digitální stup (DI): 2x vstup (kontakt) + S0 počítadlo (4 bytes)
- Napájení pro DI: 12V
Funkce Scheduler (Kalendář)
- Každý výstup může mít svůj vlastní kalendář (schedule), podle kterého spíná výstup
- I když je aktivována funkce kalendář, výstup lze ovládat z NETIO Cloud, webu a Open API.
- Funkci Scheduler lze vypínat a vypínat (nelze upravovat) jednotlivě u každé zásuvky na mobilní aplikaci NETIO Mobile 2
- Kalendář nevyžaduje připojení do internetu. Vyžaduje ale zdroj času – buď z internetu (NTP), nebo třeba lokální ADSL / WiFi router
- K speciálním účelům může být Scheduler kombinován s PAB (Power Analyze Blocks)
- Čas zapnutí a vypnutí zásuvek závisí na čase východu a západu slunce na základě umístění produktu
- Bez ohledu na situaci, definovaná zásuvka může být vypnuta v definovaný čas (např. v půlnoci)
- Pro více informací se obraťte na nás...
>> Více informací o Scheduleru
WatchDog Ping + Power
PowerDIN 4PZ je vybaven jak funkcí WatchDog Ping (IP WatchDog), tak i funkcí WatchDog Power (WatchDog - Analýza spotřeby (PAB)).
- IP WatchDog v PowerCable 2KZ hlídá odpovědi na PING (icmp). Napájení dohledovaného zařízení (router, IP kamera, …) lze snadno restartovat autonomně bez zásahu člověka. Funkci lze nastavit přes web rozhraní zařízení. Funkci IP WatchDog je možné použít na všech 4 zásuvkách.
- WatchDog - Analýza spotřeby je autonomní systém založený na principu "Podmínek a akcí" ("Condition" & "Action" / PAB - Power Analysis Block & Rules), který průběžně monitoruje proud (energii) monitorovaného zařízení napájeného z některého měřeného výstupu zařízení NETIO PDU. Když spotřeba energie klesne na definovanou dobu, PAB blok (část podmínky) spustí definované pravidlo (akci). Funkci WatchDog - Analýza spotřeby podporují pouze Zásuvky 1 a 2.
>> Slovník: WatchDog Ping (IP WatchDog)
>> Slovník: WatchDog Power (WatchDog - Analýza spotřeby (PAB))
AV drivers
Nabízíme vám velkou škálu driverů (integrovaná podpora zařízení) pro tyto AV platformy:
|
|
|
Tyto integrace / drivery mohou být zdarma či placené.
Drivery, které nejsou testované NETIO products, ale jsou veřejně dostupné, můžete najít sepsané na wiki.netio-products.com
>> Více o našich Integračních partnerech (3rd party)
Open API: Otevřené rozhraní
PowerCable 2KZ umožňuje připojení jednomu z různých M2M protokolů:
- Modbus/TCP AN27, AN22, AN37
- MQTT-flex AN40
- Telnet AN10
- http URL API AN19, AN29
- http Push JSON
- http Push XML
- JSON over HTTP AN21, AN30, AN42
- XML over HTTP AN20, AN31
- SNMP v1 AN11, AN41
- SNMP v3
Dokumentaci k protokolům naleznete zde >>>Stáhnout aplikaci.
Nezávisle na použitém Open API rozhraní lze zřízení NETIO vždy ovládat z webového rozhraní zařízení a ze služby NETIO Cloud. Zákazník může využít zároveň jeden protokol z Open API a NETIO Cloud.
The ANxx Application Notes provide useful deployment guidance.
Užitečné odkazy:
- Aplikační poznámky ANxx.
- NETIO Wiki (pro programátory): Wiki.netio-products.com
- Stáhněte si popis NETIO Open API: Stránka Download
Condition & Rules
NETIO Conditions (PAB & WatchDog) & Rules jsou už naprogramované předem v zařízeních NETIO. Jedná se o skvělý nástroj při speciálnímu využití a aplikaci zařízení.
Zákazník si může tyto funkce aktivovat v konfiguraci založené na skriptech. Použitím Condition & Rules je možné definovat reakci výstupů na spínání tlačítka (DI vstup) nebo reakci na odezvu (bez odezvy) určeného výstupu při použití funkce WatchDog PING nebo WatchDog POWER (Analýza spotřeby). NETIO Condition & Rules jsou podporovány všemi zařízeními NETIO vyrobenými po roce 2020 s výjimkou PowerPDU 4C (podporuje LUA skripty).
Detailní popis můžete najít na wiki.netio-products.com, podívejte se na část "NETIO Conditions & Rules: Local device scripting".
Power-up state
Nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku) je důležité pro některé aplikace. Pro některé stroje je potřeba se vyhnout zbytečnému krátkému zapnutí, nebo vypnutí (cvak-cvak problém). Proto je tímto parametrem možné definovat chování výstupní elektrické zásuvky 110/230V v čase, než začne fungovat standardní komunikace s nadřízeným systémem.
- On (zapnuto)
- Off (vypnuto)
- LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení
Power-Up sekvence (postupné zapínání výstupů)
Jako ochranu proti přetížení (a výpadku) elektrického jističe lze použít zpožděné postupné zapínání elektrických spotřebičů po obnovení napájení. PowerCable 2KZ na to lze nastavit díky parametru „Power-Up state“ = ON / LAST a parametr „Output PowerUp interval“ = čas zpožděného zapnutí pro tento konkrétní výstup po zapnutí napájení.
>> Slovník: PowerUp state
>> Slovník: PowerUp sekvence
ZCS (Zero current switching)
NETIO PowerCable 2KZ podporuje spínání měřených výstupů 1 a 2 při průchodu proudu nulou. Funkce ZCS zásadně prodlužuje životnost kontaktu relé při spínání „problematických“ elektrických spotřebičů jako jsou LED světla a elektrické motory.
- ZCS (Zero Current Switching) znamená, že relé spíná a rozpíná výstup (1 a 2) právě v okamžiku průchodu proudu nulou.
- Podpora ZCS dlouhodobě snižuje množství reklamací produktu kvůli poškození vnitřního relé.
- ZCS omezuje negativní vliv vysoké hodnoty zapínacího proudu (Inrush current).
- Díky ZCS může zařízení vypínat a zapínat spínané zdroje (servery, počítače a další IT zařízení) až do maximálního výkonu.
ZCS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).
Průmyslová kvalita produktu
- Otevřená M2M API
- Široký rozsah provozních teplot, přesnost měření v celém rozsahu teplot
- PowerUp state – definovaná úroveň po zapnutí (pamatuje si poslední stav)
- PowerUp delay (zpožděné sepnutí výstupu). Tak lze vytvořit sekvenci zapnutí po výpadku napájení.
- Upgrade firmware přes web, import a export konfigurace.
- IOC - Nezávislé ovládání výstupu
- ZCS – Spínání relé v proudové nule (výstup 1 a 2)
- Měření energie měří odděleně tok energie v každém směru (dva oddělené čítače kWh) a navíc obsahuje uživatelsky resetovatelný čítač energie.
DI (Digital Input)
A digital input (DI) can be used to control any of the outputs(s) or count S0 pulses. The DI can be connected to a button (dry contact) or used as a S0 pulse counter for reading energy consumption from an external electricity meter.
The DI state and the S0 counter value are shown in the web interface and accessible over Open API.
- Digital input (DI): 2x input (contact) + S0 counter (4 bytes)
- Power for DI: 12V power
>> More about DI (Digital Input)
