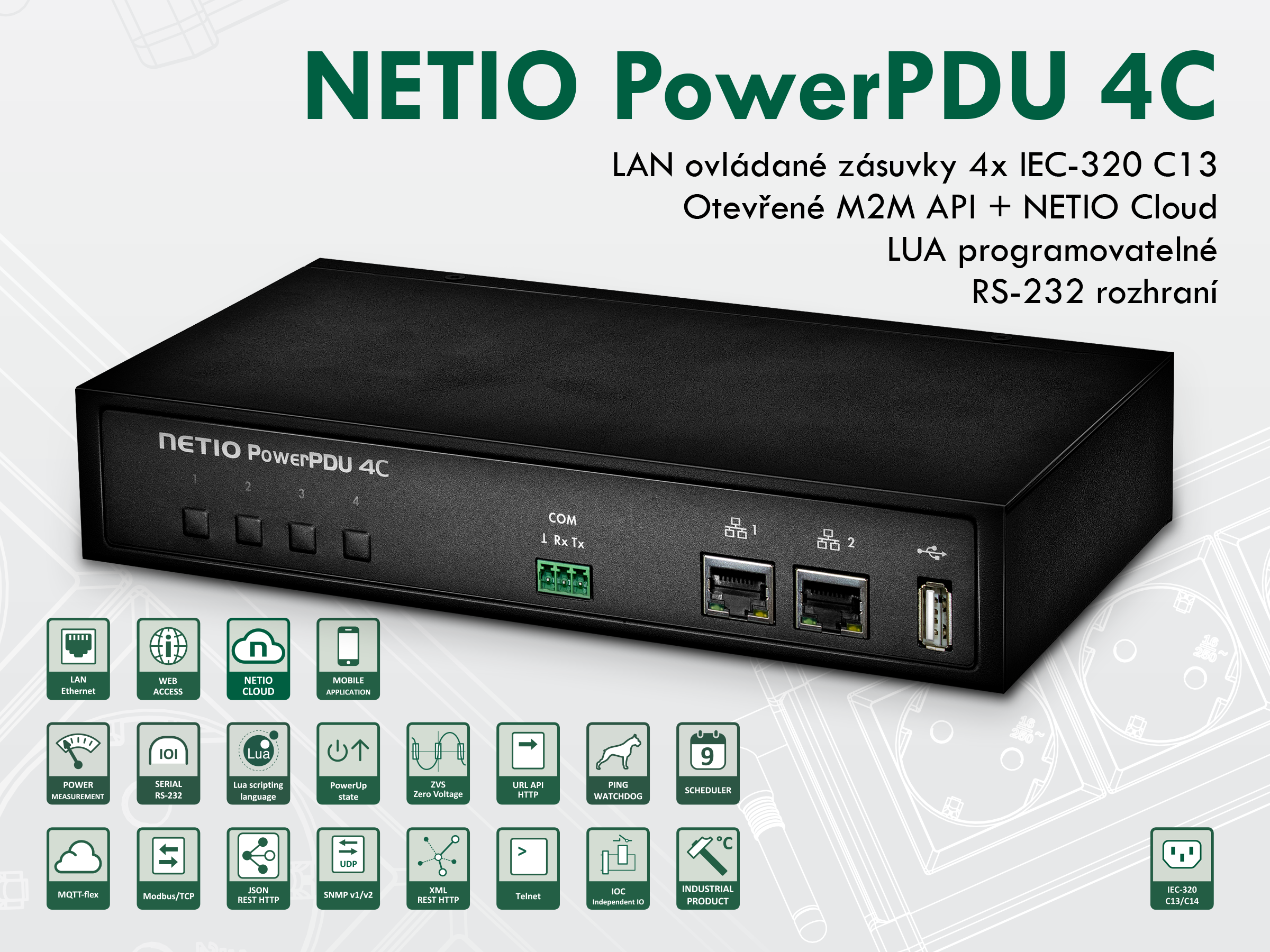

NETIO PowerPDU 4C je malé PDU (Power Distribution Unit) na 110/230V. Každý ze čtyř výstupů IEC-320 C13 lze ovládat samostatně (On / Off / Reset / přepni). Na každém výstupu jsou měřeny elektrické veličiny (A, W, kWh, TPF, V, Hz) s vysokou přesností. Zařízení obsahuje dva LAN porty pro připojení do sítě (vestavěný Ethernet switch). Každý výstup napájení podporuje ZCS (Zero Current Switching), to znamená šetrné ovládání připojených zařízení. Pomocí služby NETIO Cloud lze výstupy ovládat odkudkoliv. NETIO Cloud je placená služba , používá TLS zabezpečení a servery v Evropě.



Oznamujeme, že ukončujeme výrobu modelů NETIO PowerPDU 4C. Doporučujeme tento model nepoužívat v nových projektech. Poslední kusy jsou skladem.



Náhrada za PowerPDU 4C je model PowerPDU 4KS – doporučujeme pozorně si nastudovat produktovou specifikaci, mohou zde být drobné rozdíly. PowerPDU 4KS je skladem, objednávky jsou možné ihned.



Omlouváme se předem za případné komplikace.



Průmyslové / robustní

Chytré WiFi / LAN zásuvky NETIO 4 jsou v robustním kovovém pouzdře.  NETIO 4 je vybaveno elektronickou pojistkou a ochranou zásuvek před přepětím a proudovými špičkami.

Funkce pro běžného IT uživatele

  • Zásuvky lze ovládat z WEBu / Mobilní aplikace (iOS / Android)
  • Spínání zásuvek může ovládat Scheduler (časovač) s grafickým rozhraním
  • Funkce IP WatchDog (Automatický restartér) ovládá zásuvku 230V podle detekce odpovědi na ping. Vhodné pro vzdálené restartování zamrzlých serverů, routerů nebo mikrovlných spojů.

M2M API

 Chytré zásuvky NETIO 4 jsou unikátní rozsahem síťových protokolů, ze kterých je lze každý výstup napájení ovládat po LAN/WiFi. Každou zásuvku 230V lze vypnout/zapnout, přepnout do druhého stavu nebo vytvořit puls definované doby zapnutí nebo vypnutí.

Protokoly na vzdálené ovládání nazýváme M2M (Machine to Machine) API (Application Programming Interface).

Bezpečnost

Chytré zásuvky NETIO 4 podporují vysokou síťovou bezpečnost. Protokol HTTPs nabízí zabezpečené spojení mezi prohlížečem a webovým serverem.

Nová generace SNMP v3 nabízí lepší zabezpečení ve srovnání s předchozími generacemi SNMP. Protokol MQTT pro připojení do IoT cloud aplikací obsahuje zabezpečení pomocí SSL.

LAN / WiFi připojení do sítě

NETIO 4 lze připojit do sítě pomocí LAN rozhraní Ethernet (RJ-45) nebo pomocí RJ45. Chytré PDU (Power Distribution Unit) může zároveň sloužit jako WiFi AP (přístupový bod) pro připojení do LAN sítě přes WiFi.

WiFi anténa je pevnou součástí NETIO 4.  Pokud potřebujete externí anténu, použijte NETIO 4All.

Dodáváme NETIO 4 v několika verzích pro různé zásuvky

V Evropě se používá několik různých typů elektrických zásuvek. NETIO 4 odlišujeme typem zásuvky v názvu jednotlivých modelů:

LUA – programovatelné skripty

NETIO 4 podporuje skriptovací jazyk Lua. Skript (nebo několik skriptů), které napíše uživatel, běží přímo v chytrých zásuvkách NETIO 4. Skripty píše uživatel přes WEBové rozhraní, jejich knihovnu připravujeme v NETIO AN (Aplikační poznámky). LUA skripty mohou zapínat/vypínat jednotlivé zásuvk, odesílat emaily, přijímat, odesílat pingy nebo stahovat a parsovat xml soubory z jiných zařízení.

Aplikace pro NETIO 4 chytré zásuvky

Zákazníci používají chytré zásuvky NETIO 4 hlavně v B2B aplikacích.

  • Pro ovládání světel, zapínání zesilovačů a multimediální aplikace.
  • NETIO 4 použité jako PDU (Power Distribution Unit) v 19“ rackové skříni slouží například na restart serverů nebo routerů.
  • NETIO 4 použité jako prodlužovačka (power strip) ovládaná přes WiFi zapíná klimatizaci, výdejní automat a podobné.
  • Chytré zásuvky NETIO 4 podporují různé M2M API pro komunikaci s centrálním software.

>> Typické aplikace NETIO





Výstupy lze individuálně ovládat přes web zařízení, z mobilní aplikace nebo pomocí různých M2M API protokolů (REST API, SNMP, MQTT, Modbus/TCP, ...). V NETIO PowerPDU 4C lze spouštět přímo v zařízení běžící zákaznické Lua skripty. Specialitou NETIO PowerPDU 4C je sériový port RS-232 (3-pin zelená svorkovnice), který lze ovládat z Lua scriptu, nebo jako TCP tunel (vzdálený sériový port).

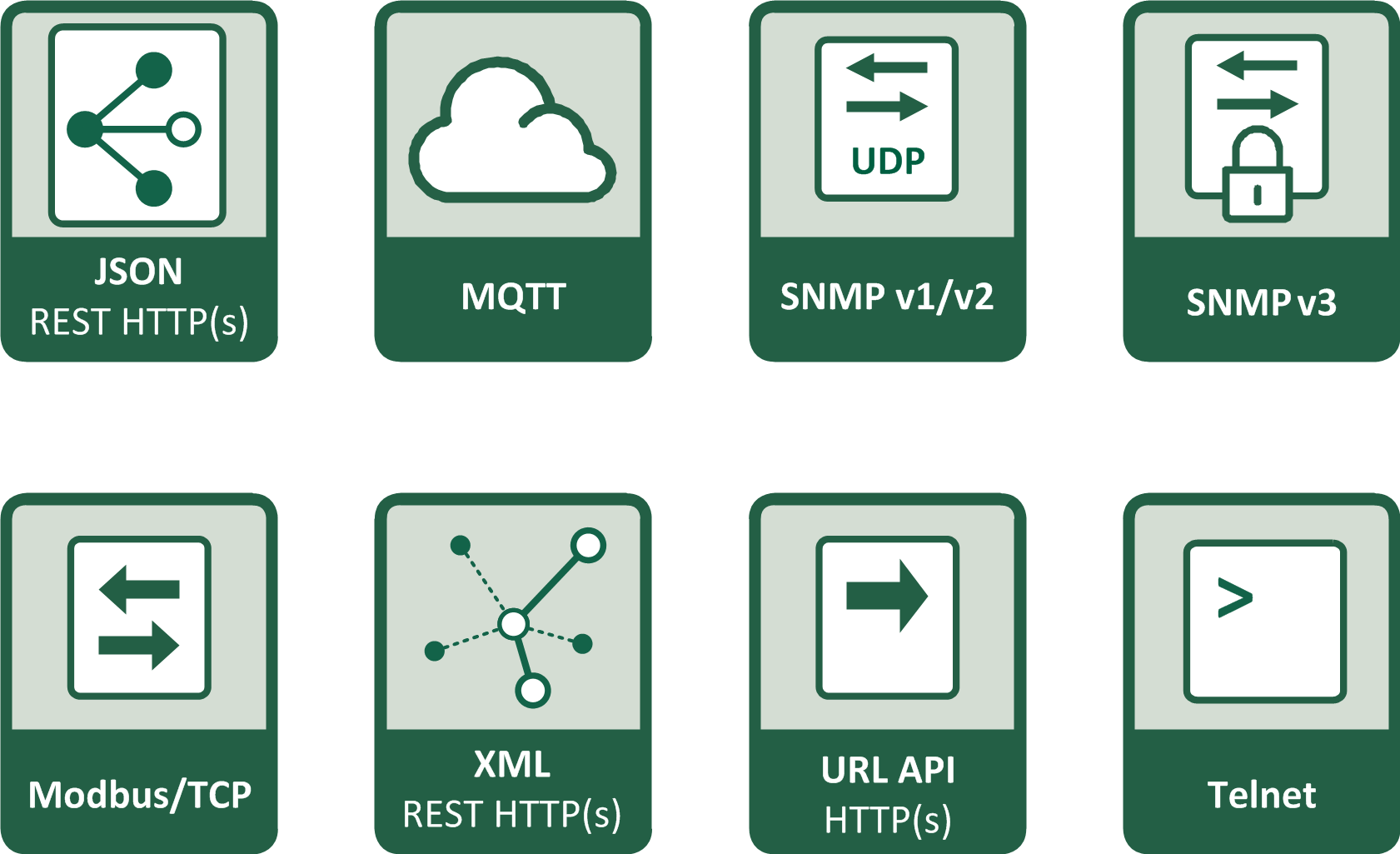

M2M API: Otevřené rozhraní (13 protokolů)

NETIO PowerPDU 4C je chytré PDU (Power Distribution Unit). Zařízení je výjimečné na trhu díky podpoře mnoha síťových protokolů, ze kterých lze jednotlivě každý elektrický výstup ovládat a zároveň měřit elektrickou spotřebu na každém výstupu.

Díky podpoře mnoha M2M API je velmi snadné integrovat NETIO zařízení do již existujících systémů, skládajících se z mnoha HW/SW různých výrobců.

NETIO PowerPDU 4C podporuje například tyto M2M API: XML, MQTT, SNMP v3, Telnet, Modbus, JSON a další… Ke každému otevřenému M2M protokolu je ke stažení podrobná specifikace v sekci Ke stažení.

>> Slovník: 13 protokolů



Použití pro NETIO PowerPDU 4C:

  • Typickou IT aplikací chytrého PDU NETIO 4C je distribuce elektrické energie v 19“ racku (rozváděči) v datovém centru.
  • NETIO PowerPDU 4C je dále hojně využíváno v konferenčních místnostech i pro multimediální AV aplikace. Všude, kde potřebujete jednotlivě ovládat elektrické zásuvky na 110/230V nadřazeným systémem (panel v konferenční místnosti).
  • Další typickou aplikací je měření spotřeby elektrické energie za účelem dohledu přístrojů (3D tiskárna, laboratorní vybavení, …)
  • Firmy v oblasti Digital signage nebo AV multimédií používají často NETIO zásuvky pro ovládání multimediálních obrazovek a k detekci funkce (z měření napájení). Společnost NETIO podporuje zveřejnění ovladačů pro většinu rozšířených systémů v této oblasti.
  • Vzdálený či autonomní restart přístrojů v dohledových centrech či kioscích – místa, které musejí běžet 24/7, jejichž výpadky nemohou být tolerovány (letiště, obchodní centra, dohledová místnost vlakového provozu, call centra, …)
  • NETIO PowerPDU 4C se používá k monitorování (Watchdog a měření energie) a ovládání zařízení, jako třeba ovládání světel, filtračních čerpadel, topení akvárií apod. Důležité jsou i funkce PowerUp (chování po výpadku napájení) a výstražné funkce (Lua)

>> NETIO Příklady použití



Zabezpečení M2M protokolů (HTTPs / SSL)

NETIO PowerPDU 4C podporuje vysokou síťovou bezpečnost.

  • Protokol HTTPs nabízí zabezpečené spojení mezi prohlížečem a webovým serverem. Při aktivaci HTTPs je pomocí SSL šifrování zabezpečena administrace zařízení, stejně jako M2M protokoly nad HTTPs (URL-APIXMLJSON)
  • Třetí generace SNMP v3 nabízí lepší zabezpečení heslem, na rozdíl od předchozí generacemi SNMP.
  • Protokol MQTT pro připojení do IoT cloud aplikací obsahuje zabezpečení pomocí SSL.

Zeptejte se na cenu nebo technické parametry

Dokumenty ke stažení



pdf_ikona_white
Flyer PDF

pdf_ikona_white
Manual PDF (CE)





Elektrické měření

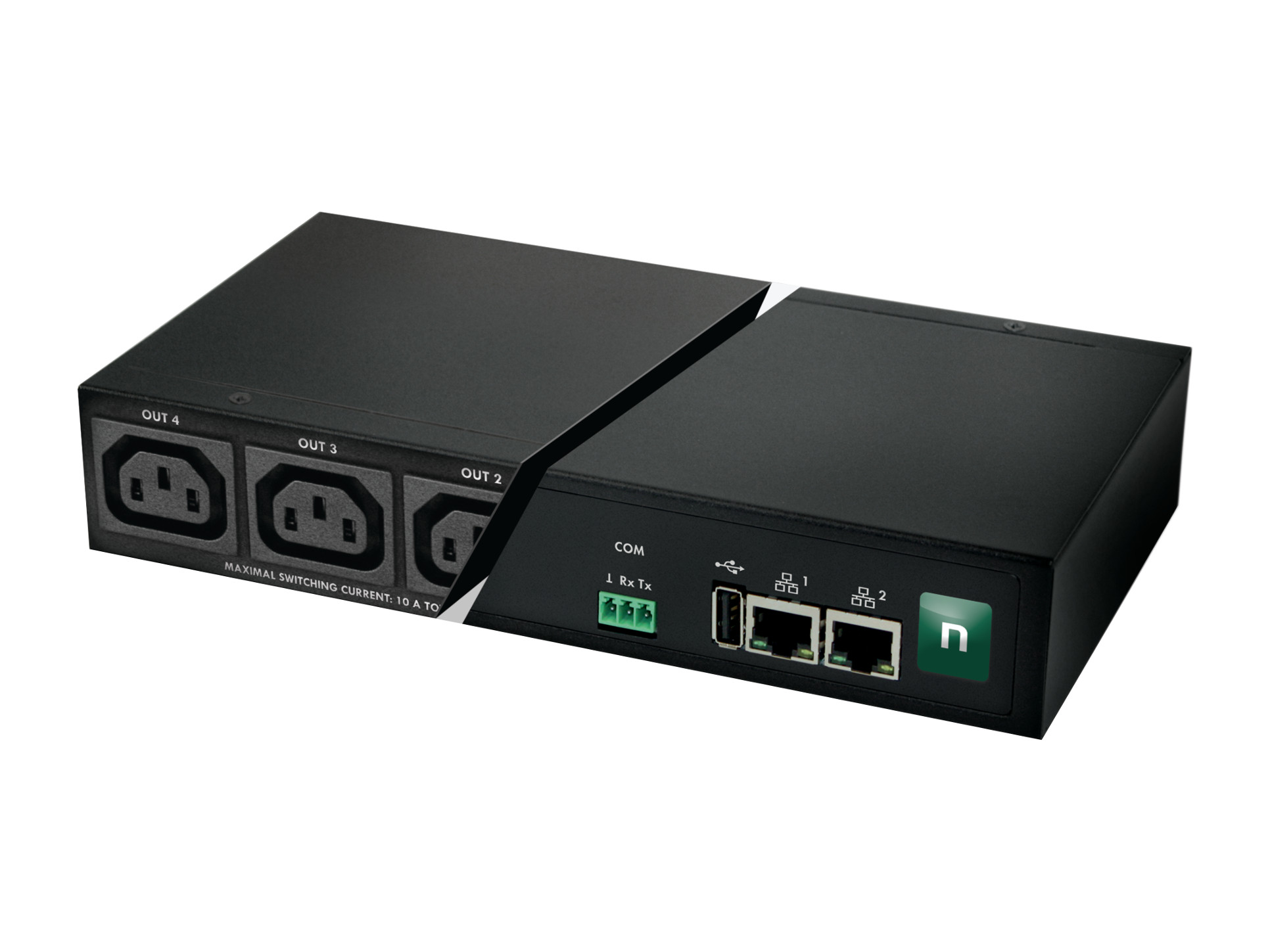

NETIO PowerPDU 4C is small PDU with power measurement and IEC-320 outputs

NETIO PowerPDU 4C měří elektrické parametry na každém výstupu samostatně. Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v M2M protokolech. NETIO PowerPDU 4C měří s přesností lepší než 1%.

  • 4x Proud [A]
  • 4x Výkon [W]
  • 4x Energie [Wh]
  • 4x TPF (True Power Factor)
  • Napětí [V]
  • Frekvence napájecí sítě [Hz]
  • Fáze [-180 … 180°]

>> Více o Elektrickém měření



NETIO Cloud

Produkt lze připojit do služby NETIO Cloud (z 1 web obrazovky lze ovládat 100 výstupů). NETIO Cloud je ideální řešení pro vzdálené ovládání a restarting.
Placenou službu NETIO Cloud provozuje NETIO products a.s. jako podporu vyráběných zařízení.

  • Do NETIO Cloud lze připojit všechny produkty vyráběné společností NETIO products.
  • Uživatel může připojená zařízení ovládat bezpečně přes web odkudkoliv (HTTPs).
  • První 3 roky je připojení do služby zdarma díky „Welcome creditu“.
  • NETIO Cloud lze použít paralelně s ostatními Open API protokoly.
  • Bezpečná komunikace zařízení do Cloudové služby (port 8883 - MQTTs - TLS)
  • NETIO Cloud má vlastní Open API, pomocí kterého lze ovládat všechna zařízení v konkrétním uživatelském účtu (protokol MQTTS).

>> Více o službě NETIO Cloud



Sériový port RS-232 na NETIO 4C

NETIO PowerPDU 4C smart PDU controlled via RS-232 serial port

NETIO PowerPDU 4C obsahuje sériový port RS-232 vyvedený na 3-pinový zelený konektor. Sériový port lze připojit jako vzdálený sériový port (tunel z TCP spojení na sériový port) nebo jej ovládat z Lua skriptů.

Lua skripty mohou posílat řetězce na tento sériový port a číst odpovědi. Lze tak snadno připojit různá průmyslová zařízení a reagovat například sepnutím zásuvky při vysoké hodnotě na připojeném RS-232 senzoru.

>> Více informací o RS-232



Lua – programovatelné skripty

PowerPDU 4C is controllable over custom Lua script

V zařízení PowerPDU 4C lze spustit zákaznické skripty v jazyce Lua. Skript napíše uživatel ve webovém rozhraní zařízení, proto není potřeba instalovat žádné další aplikace. Tyto Lua skripty běží přímo v zařízení, není proto potřeba žádné připojení do cloudu.

Uživatelské Lua skripty mohou:

  • Spínat jednotlivé elektrické výstupy (AN01)
  • Odesílat emaily
  • Načítat hodnoty z RS-232 nebo na něj posílat příkazy (AN18)
  • Odesílat a přijímat odpovědi na icmp ping (AN09, AN24, AN25)
  • Stahovat a parsovat xml soubory z jiných zařízení (ze zadané IP adresy) – (AN13, AN14)
  • Komunikace s jinými IP produkty pomocí SNMP a Modbus/TCP jako klient - M2M Active Client.
  • Pracovat s datumem časem (scheduler / kalendář) (AN07, AN17)

Na stránce Aplikační poznámky (ANxx) najdete další příklady nejen pro Lua skripty, ale i praktické průvodce jednotlivých funkcí.

>> Více informací o NETIO Lua



Dohled připojených zařízení (funkce IP WatchDog)

The IP WatchDog function of NETIO PowerPDU 4C monitors PING (ICMP) responses

Funkce IP WatchDogPowerPDU 4C hlídá odpovědi na PING (icmp). Napájení dohledovaného zařízení (router, IP kamera, …) lze snadno restartovat autonomně bez zásahu člověka. Funkci lze nastavit přes web rozhraní zařízení.

Lua rozšíření funkce IP WatchDog

Unikátní vlastností NETIO produktů je možnost napsat složitější podmínky pro hlídání připojených zařízení pomocí Lua skriptů. Ověřovat funkčnost připojených zařízení (heartbeat) tak lze pomocí parsování XML, načítání web stránek a podobně.

>> Funkce IP Watchdog



PowerUp state

User can define output state after power restoring - PowerUp state

Nastavení stavu elektrického výstupu ihned po zapnutí (obnovení) napájení je důležité pro některé aplikace. Parametr PowerUp state definuje chování elektrického výstupu 110/230V v čase po restartu napájení, než začne fungovat standardní komunikace s nadřízeným systémem.

  • On (zapnuto)
  • Off (vypnuto)
  • LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení

Funkce Zpožděné zapnutí výstupu umožňuje zapnout výstup 110/230V s nastavitelným zpožděním několika sekund po obnovení napájení. To může ochránit jističe proti výpadku při obnovení napájení.

>> PowerUp state



Vestavěný Ethernet switch

NETIO PowerPDU 4C obsahuje dva RJ45 porty pro připojení LAN. Zařízení obsahuje vestavěný Ethernet switch (bez managementu). Několik PowerPDU 4C lze zřetězit za na jednom RJ45 LAN kabelu, každé PowerPDU 4C má svojí vlastní IP adresu.





ZCS (Zero Current Switching)



Zásadní vlastností NETIO PowerPDU 4C je funkce ZCS  (Zero Current Switching). Podpora ZCS znamená, že ovládací relé spíná a rozpíná výstup (IEC-320 C13) právě v okamžiku průchodu proudu nulou.

  • Díky ZCS může zařízení vypínat a zapínat spínané zdroje (servery, počítače a další IT zařízení) až do maximálního výkonu.
  • Zapínání výstupu pomocí ZCS (Zero Current Switching) snižuje možnost vypadnutí elektrických jističů po obnovení dodávky proudu.
  • Díky sepnutí a vypnutí relé „při průchodu proudu nulou“ se zásadně omezí negativní vliv zapínacího proudu (Inrush current).
  • ZCS zásadně snižuje EMC rušení, která sepnutí a odpojení 230V výstupu generuje.
  • ZCS dlouhodobě snižuje množství reklamací PowerPDU 4C kvůli poškození vnitřního relé.
  • ZCS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).
  • Při spínání několikrát za den, je ZCS šetrnější k připojeným zařízením a zákazník dlouhodobě ušetří peníze za servisní problémy s výměnami napájecích adaptérů pro často vypínaná a zapínaná zařízení.

>> Více o Zapínacím proudu



IOC (Independent Output Control)

NETIO PowerPDU 4C lze použít pro profesionální aplikace, jako je například napájení serverů. Například pro server je potřeba se vyhnout zbytečnému krátkému zapnutí, nebo vypnutí napájení (cvak-cvak problém).

Proto je ovládání výstupu zcela nezávislé na systému, který zajišťuje komunikaci po LAN. Stav zapnuto/vypnuto výstupní zásuvky není ovlivněn výpadkem LAN spojení, restartem vnitřního systému ani upgradem firmware.

>> Více o IOC (Independent power control)





Scheduler (časové spínání jednotlivých zásuvek)

Pomocí Funkce Scheduler (časovač) s grafickým rozhraním lze každou zásuvku jednotlivě spínat v určený čas a v daných dnech týdne. Jednoduše můžete nastavit zapnutí/vypnutí v určitý čas.

  • Každý výstup může mít svůj vlastní kalendář (schedule), podle kterého spíná výstup
  • I když je aktivována funkce kalendář, výstup lze ovládat z NETIO Cloud, webu a Open API.

  • Funkci Scheduler lze vypínat a vypínat (nelze upravovat) jednotlivě u každé zásuvky na mobilní aplikaci NETIO Mobile 2
  • Kalendář nevyžaduje připojení do internetu. Vyžaduje ale zdroj času – buď z internetu (NTP), nebo třeba lokální ADSL / WiFi router

  • K speciálním účelům může být Scheduler kombinován s PAB (Power Analyze Blocks)
    • Čas zapnutí a vypnutí zásuvek závisí na čase východu a západu slunce na základě umístění produktu
    • Bez ohledu na situaci, definovaná zásuvka může být vypnuta v definovaný čas (např. v půlnoci)
    • Pro více informací se obraťte na nás...

 >> Více informací o Scheduleru



Mobilní aplikace

Mobile app controlled power sockets
Zařízení lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (Android & iOS).
  • LAN: NETIO Mobile 2 může ovládat všechny zásuvky přes lokální síť LAN (WiFi)
  • Cloud: NETIO Mobile 2 lze propojit s uživatelským účtem na NETIO Cloud


  •

S mobilní aplikací NETIO Mobile 2 můžete





  • Ovládat jednotlivé výstupy (zásuvky) - zapnout, vypnout, reset
  • Zobrazit data měření elektrických veličin (A, W, Wh), pokud model podporuje měření

  • Aktivovat / deaktivovat funkci týdenní Scheduler u každého výstupu (zásuvky)
  • Řadit výstupy v rámci skupiny (např. podle lokace, funkce, ...)
  • Seskupovat výstupy do skupin - defaultní skupina podle zařízení může být změněna per výstup

  • Kontrolovat skupiny - Zapínat a vypínat celou skupinu zásuvek
  • Kontrolovat skupiny - aktivovat a deaktivovat funkci týdenní Scheduler pro každý výstup v celé skupině
  • Změnit jména výstupu / zařízení (viditelné v aplikaci)
  • Přidat více NETIO zařízení
  • LAN discover: vyhledat na Vaší LAN/WiFi síti zařízení NETIO

>> NETIO Mobile 2



Obecné vlastnosti

  Spínané
výstupy
Měřené
výstupy
LAN Web NETIO Cloud Lua skripty Watchdog Scheduler Mobilní aplikace Otevřené API 19“ 1U
montáž
Spínání
PowerPDU 4C 4xC13 4 2 Ano Ano Ano Ping Ano Android + iOS 15 protokolů RM1 RM2
vyžadováno
ZCS
PowerPDU 4PS 4xC13 - 1 Ano Ano - Ping Ano Android + iOS 10 protokolů RM1 RM2
​vyžadováno
ZVS
PowerPDU 4KS 4xC13 - 1 Ano Ano - Ping + Power Ano Android + iOS 10 protokolů RM1 RM2
​vyžadováno
ZCS
PowerPDU 8QS 8xC13 2 1 Ano Ano - Ping + Power Ano Android + iOS 10 protokolů Ano ZVS





Napájení:

  • Napájení 110/230V
  • 4x výstup IEC-320 C13
  • Samostatné měření na každém výstupu
  • Spínání každého výstupu při průchodu proudovou nulou (ZCS)
  • Tlačítko pro samostatné ovládání každého výstupu
  • Definovatelný stav výstupu po obnovení napájení (PowerUp state)

Otevřené API rozhraní:

Unikátní vlastnosti PowerPDU 4C

  • Vestavěný ethernet switch
  • Výstup PDU neprovede krátký výpadek napájení ani během upgrade FW zařízení
  • Lua script běžící přímo v zařízení
  • Funkce Scheduler s grafickým rozhraním
  • Funkce IP WatchDog
  • Podpora měření pomocí externích IP senzorů
  • Podpora načítání hodnot / zápisu do UPC pomocí SNMP.



Specifikace

Napájení zařízení


  • Napájecí napětí: 110/230 V AC / Max 10A
  • Nízká vlastní spotřeba: 2 až 5 W
  • Přepěťová ochrana: Ano
    • Max energy 125J
    • Maximum applied voltage  300Vrms
    • Max. peak current  20/80us  4500A
    • Max. clamping voltage 775V

Výstupy napájení

  • 4x IEC-320 C13 / Max 10A na každý výstup
  • Spínací prvek: 4x relay SPST-NO, ZCS
  • PowerUp state: Ano - Nastavení výchozího stavu po zapnutí (On / Off / LAST)
  • ZCS (Zero Current Switching): Ano
  • IOC (Independent Output Control): Ano

Elektrické měření

  • 4x Proud [A]
  • 4x Spotřeba [kWh]
  • 4x Výkon [W]
  • 4x TPF (True Power Factor)
  • Frekvence  [Hz]
  • Napětí [V]
  • Fázový úhel [-180° až 180°]
  • Přesnost:  lepší než 1% (25°C)

Komunikace



  • 2x LAN 10/100 Mbps (RJ-45)
  • Vestavěný Ethernet switch bez managementu
  • Sériový port RS-232 – (3-piny - Rx, Tx, GND)
  • USB: Pouze jako výstup napájení 5V / 1A
  • Mobilní aplikace: NETIO Mobile 2
  • Upgrade FW z web rozhraní: Ano
  • Prokoly: HTTP, HTTPS, SMTP, DNS, NTP, UPnP, DHCP, SNMP, ICMP, MQTT, SSL, Modbus/TCP

Služba

Ovládací rozhraní

  • Hlavní vypínač
  • 4x tlačítko pro jednotlivé zásuvky
  • LED indikace aktuálního stavu zásuvek
  • Zvuková indikace: Ano

Otevřené M2M API

Lua Active Client protokoly:

  •     Lua PING request  (AN09, AN24, AN25)
  •     Lua XML over HTTP get (AN13, AN14)
  •     Lua URL API over HTTP get (AN06)
  •     Lua SNMP v1 (AN16)
  •     Lua MQTT (AN35)
  •     Lua RS-232 (Serial port) (AN18)



Vestavěné funkce

Lua scripting

Provozní podmínky

Smart IEC320 power outlets NETIO PowerPDU 4C with energy metering
  • Teplota -20 °C až +65 °C
  • Pro vnitřní užití (IP30)

Obsah balení

  • NETIO PowerPDU 4C
  • QIG (tištěný průvodce instalací)
  • Napájecí kabel (standardně Europlug C13)

Ostatní

  • Záruka: 24 měsíců
  • NETIO PowerPDU 4C: 220 x 40 x 120 (š x v x h)
  • Délka přívodního kabelu: 1m
  • Hmotnost: 0,8 Kg
  • Balení: 255 x 73 x 204 mm (š x v x h)
  • Normy:
    • EN 61010-1 ed.2:2011
    • EN 61326-1 ed.2:2013
    • EN 55011 ed.3:2010
  • Navrženo a vyrobeno v České republice



M2M API rozhraní

Chytré zásuvky NETIO PowerPDU 4C podporují otevřené API protokoly pro měření a ovládání výstupů.

URL API (HTTP GET, POST)

Jednoduchý systém zapínání/vypínání jednotlivých zásuvek pomocí zavolání URL adresy. Protokol typu REST.

SNMP (v1 / v3)

Protokol pro správu infrastruktury v IT a telekomunikacích. SNMP v3 je dobře zabezpečeno.

XML (HTTP  / HTTPs)

Textové soubory ve formátu XML přenášené přes HTTP nebo zabezpečené HTTPs rozhraní. Protokol typu REST. Obousměrná komunikace (http GET/POST).

 Modbus/TCP

Jednoduchý průmyslový M2M protokol pro ovládání chytrých zásuvek NETIO 4x z různých PLC, scada systémů a podobně.

JSON (HTTP  / HTTPs)

Textové soubory ve formátu JSON přenášené přes HTTP nebo zabezpečené HTTPs rozhraní. Protokol typu REST. Obousměrná komunikace (http GET/POST).

MQTT (generic / MS Azure)

Protokol pro IoT (Internet věcí) cloud aplikce. NETIO 4All chytré zásuvky jsou trvale připojeny do cloud aplikace, která je může ovládat.

Telnet (ssl)

Jednoduchý příkazový protokol v TCP spojení.  Lze doplnit o zabezpečenou komunikaci pomocí SSL. Tento protokol je zpětně kompatibilní s NETIO-230B (Kshell).

SIP (VoIP aplikace)

Protokol pro telefonní aplikace, kde lze ovládat zásuvky z IP telefonu stejně jako otevření dveří.

>> M2M API rozhraní

FAQ

Expand all

Vybalil jsem PDU jednotku NETIO PowerPDU 4C z balení a jak ji mám nastavit?

Aktuální postup najdete ve vytištěném QIG manuálu v balení produktu.
Připojte NETIO PowerPDU 4C do Ethernetu (LAN) a spusťte aplikaci „NETIO Discover“ (Windows / Java verze). NETIO Discover najde zařízení a zobrazí jeho IP adresu. Na IP adresu lze kliknout, tím otevřete web stránky produktu. Standardní heslo pro vstup do web konfigurace zařízení je „admin“ a „admin“.

Zapomněl jsem heslo. Jak znovu uvést NETIO PowerPDU 4C do továrního nastavení?

Aktuální postup najdete v manuálu k produktu – hledejte Zapomenuté heslo. Obnovení továrního nastavení:
“Reset do továrního nastavení provedete podržením tlačítek zásuvek 1 a 2 během zapnutí zařízení. Tlačítka podržte stisknutá, dokud zařízení 3x nepípne. Během obnovení nastavení blikají všechny LED diody zásuvek červeně. Jakmile proběhne reset, zařízení 2x pípne.“

Co znamená NETIO 4x?

NETIO 4x je souhrnné označení pro produkty NETIO 4 / 4C / 4All.

Co znamená „tunel“ na sériový port?

Sériový port na 3-pin svorkovnici lze v nastavení připojit na určitý TCP port. Na PC pak lze otevřít například Telnet spojení s IP:port a znaky, které píšete do terminálu budou přeneseny na fyzický sériový port. Rychlost RS-232 a ostatní parametry se nastavují v WEB konfiguraci NETIO PowerPDU 4C.

Jak namontovat PowerPDU 4C do rozvaděče 19“?

NETIO dodává ucelený sortiment držáků rozváděče.


K čemu slouží USB konektor na čelním panelu PowerPDU 4C?

Konektor je určen pouze pro tovární nastavení. Pro napájení RS-232 zařízení lze z tohoto USB portu využít 5V / 1A.

PowerPDU funguje na prázdno (do zásuvek není připojen žádný spotřebič), ale webové rozhraní stejně ukazuje 0,01 nebo 0,02 A.

Ano to je správně, drobnou zátěž může vyvářet ochranný prvek „Snubber“ připojený do každého výstupu. Tato ochrana spotřebuje cca 2Wh / den.

Je NETIO PowerPDU 4C chytré PDU nebo je to chytrá zásuvka?

V terminologii nepanuje naprostá shoda, ale obecně patří PDU spíš do rozvaděčové skříně 19“.  Pro IT svět jsou také typická zařízení s napájecím konektorem IEC 60320 C13 /C14.

Produktům s klasickou elektrickou zásuvkou 230V (Typ F (schuko), Typ E, ..) se častěji říká chytré zásuvky.

Lze ovládat výstupy NETIO PowerPDU 4x z mobilní aplikace?

Ano, použijte aplikaci NETIO Mobile, mobilní telefon i všechna připojená zařízení musí být ve stejné síti (mobilní telefon připojen po WiFi). Aplikace podporuje NETIO 4 / 4C / 4All a lze do ní připojit několik zařízení.

Dokáže NETIO PowerPDU 4C zapínat nebo vypínat výstup v určený čas?

Ano, spínání jednotlivých výstupů podle času lze nastavit v grafickém rozhraní funkce „Scheduler“.

Druhou možností je napsat Lua script (AN07 nebo AN17), který může spínat elektrické výstupy v nastavených dnech a časech.

Je možné ovládat NETIO pomocí IoT cloudu?

Ano, NETIO 4x (4 / 4All / 4C) podporuje protokol MQTT (generické MQTT / MS Azure – IOT central) při připojení do IoT (Internet of Things) aplikací v cloudu.

Podporuje NETIO 4x zimní/letní čas (Daylight saving)?

Ano, všechny produkty NETIO 4x obsahují funkci Scheduler (časovač), která spíná výstupy podle nastavení pro tu kterou hodinu a minutu. Čas se synchronizuje automaticky podle zvoleného časového pásma. Letní čas (Daylight saving) se nastavuje automaticky a nelze jej vypnout.

Je možné zapnout/vypnout výstup PowerPDU 4C příkazem ze sériového portu RS-232?

Ano, ale pouze z Lua skriptu. Příklad najdete v „AN18 Ovládání sériového portu (RS-232) z Lua“ , kde jsou příklady formátu příkazů, ale také je možné nadefinovat Vaše vlastní příkazy na zapnutí/vypnutí každého výstupu.

Čím se liší PowerPDU 4C a 4PS?

Model 4PS je jednodušší a je určen pro základní funkce vzdáleného spínání napájecích výstupů.

PowerPDU 4PS nepodporuje elektrická měření, rozhraní RS-232 ani Lua skripty. PowerPDU 4PS nemá tlačítka na přímé ovládání výstupů a má vyveden pouze jeden konektor RJ45 pro připojení do LAN sítě.

Jaký je rozdíl mezi MQTT a MQTT-flex?

Protokol MQTT-flex je NETIO rozšíření standardního MQTT protokolu o textový konfigurační soubor, kde je možné sestavit strukturu MQTT zpráv, nastavit adresu MQTT brokeru kam se zprávy posílají a jak často. Kompletní nastavení MQTT komunikace tak lze přenést jediným textovým souborem.

Stáhnout

Fotogalerie a Video

Přehled produktů

  Připojení Spínané
výstupy
Měřené
výstupy
Chytré
spínání
Vstupy NFC Webové
rozhraní
NETIO
Cloud

Lokání
skriptování

WatchDog
function
Scheduler
function
Mobilní aplikace HTTPs Open APIs
2xLAN 4xC13 4 ZCS - Ano Ano Lua scripty Ping Ano iOS
Android
Ano Ano

15 protokolů

LAN 4xC13 - ZVS - - Ano Ano Condition
& Rules
Ping Ano Android - 10 protokolů
LAN 4xC13 4 ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8QS LAN 8xC13 1+1 ZVS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8KS LAN 8xC13 8x ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerDIN 4PZ LAN
WiFi
2+2 2 ZCS / - 2xDI
(S0)
Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 3Px LAN 3x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerBOX 4Kx LAN 4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 4Kx WiFi LAN
WiFi
4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable REST WiFi 1x 1 ZCS - Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable 2PZ LAN
WiFi
2x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerCable 2KZ LAN
WiFi
2x 2 ZCS 2xDI
(S0)
- Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů






Dostupné modely

PowerPDU 4C CH
LAN PDU (Power Distribution Unit) na 110/230V s měřením energie, 4x IEC-320 C13 výstup napájení. 2x LAN rozhraní, RS-232. Švýcarský napájecí kabel.
PowerPDU 4C Europlug
LAN PDU (Power Distribution Unit) na 110/230V s měřením energie, 4x IEC-320 C13 výstup napájení. 2x LAN rozhraní, RS-232. Europlug napájecí kabel.
PowerPDU 4C UK
LAN PDU (Power Distribution Unit) na 110/230V s měřením energie, 4x IEC-320 C13 výstup napájení. 2x LAN rozhraní, RS-232. Britský napájecí kabel.
NETIO 4C can be installed with the 110/230V supply connectors at the front or at the back
NETIO RM1 4C

Kovový držák pro 1 kus NETIO PowerPDU do 19” Racku jako 1U zařízení.

Metal brackets to install two NETIO 4C devices into a 1U space in a 19” rack frame.
NETIO RM2 2x4C

Kovový držák pro 2 kusy NETIO PowerPDU do 19” Racku jako jedno 1U zařízení.

Metal brackets to fasten one NETIO 4C device to a vertical bar in a rack frame.
NETIO RM3 4C vertical

Kovový držák na 1 kus NETIO PowerPDU pro montáž na svislou boční lištu v rozvaděči.

Universal metal brackets to fasten one NETIO 4C device e.g. to horizontal bars in a rack frame.
NETIO RM4 4C universal

Kovový držák na 1 kus NETIO PowerPDU pro univerzální montáž například na horizontální (vodorovné) lišty v rozvaděči.

PWR adapter UNI to IEC-320

Redukce pro připojení mnoha druhů elektrických zástrček z různých zemí do IEC320 C13 zásuvky na NETIO 4C.

NETIO smart power sockets



Ethernet:
10/100Mbit
Lan ports:
0
LAN ethernet switch:
Yes
WiFi:
Yes
WiFi AP mode:
Yes
Blue Tooth 4.0 LE:
Yes
Serial port (RS-232):
No
DHCP:
Yes
SNTP:
Yes
SMTP (TLS):
Yes
SSL:
Yes
IPv6:
Yes
VLAN:
Yes
Syslog:
Yes
SMS Alerts:
Yes
Email alerts:
Yes
Mobile App:
No
Scheduler (Chytrý kalendář):
Yes
IP Watchdog Hearbeat):
No
Warranty 2:
6 Months
Protection 2:
IP30
Rack montage:
None
Product dimensions:
340 x 58 x 90 mm
Product weight:
1,18 Kg
Shipping package:
420 x 65 x 130 / 1350 g
HTTP:
Yes
HTTPs:
Yes
SNMP v1:
Yes
SNMP v3:
Yes
User certificates:
Yes
XML:
Yes
Modbus/TCP:
Yes
Telnet/Kshell:
Yes
CGI:
Yes
MS Azure (MQTT):
Yes
SIP VoIP:
Yes
Power Output:
4x DE (Type F - Schuko)
Power Input:
230V AC
Power Output sockets:
1
Power Input:
Europlug - cable 1m
Power In max current:
10A
Max one socket current:
8A
Power fuse:
External, mechanical
Current meter:
No
Metered values:
None
Energy meter:
No
LUA:
Yes
XML interface accessible in LUA:
Yes
SNMP interface accessible in LUA:
Yes
Web buttons accessible in LUA:
Yes
CGI interface accessible in LUA:
Yes
PING interface accessible in LUA:
Yes
RS-232 accessible in LUA:
No
Declarations:
NETIO 4x CE
Online demo IP address:
http://netio-4c.netio-products.com/
Symbol:
Show download for mobile:
1

Zeptejte se na cenu nebo technické parametry

Pro otestování zařízení použijte jméno/heslo demo/demo
